Vitrinas de extracción de gases para laboratorio 🥇【Sumanlab】

Tipos de vitrinas de extraccion de gases

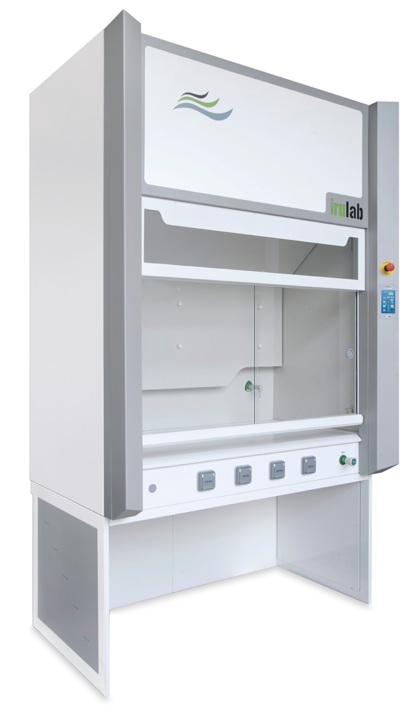

Vitrinas de extracción de gases EC Flow: Uso general

Estos equipos están ideados para usuarios con requerimientos de uso general para extracción de vapores, aerosoles y polvo potencialmente nocivos de la zona de trabajo evitando que puedan llegar al sistema respiratorio del usuario, así como de posibles concentraciones explosivas.

También ofrecen protección frente a eventuales proyecciones de objetos o salpicaduras desde la zona de trabajo. Adicionalmente es posible la protección del entorno en caso de instalación de sistemas de filtración.

No son adecuadas para trabajar con organismos patógenos ni cuando se desea garantizar la esterilidad del producto, para ello referirse al apartado correspondiente de cabinas de flujo laminar.

Todos los modelos de la presente gama están fabricadas conforme a la norma UNE EN 14175.

Composición estructural de los dispositivos:

Modelo	EC FLOW 1200	EC FLOW 1500	EC FLOW 1800	EC FLOW 2100
Dimensiones exteriores: (anchoxfondoxalto)	1.200 x 900 x 2.520 mm	1.500 x 900 x 2.520 mm	1.800 x 900 x 2.520 mm	2,100 x 900 x 2.520 mm
Dimensiones Interiores	1.140 x 750 x 1.000 mm	1.440 x 750 x 1.000 mm	1740 x 750 x 1.000 mm	2.040 x 750 x 1.000 mm
Tomas eléctricas	2	3	4	5
Servicios incluidos	Servicio de agua, con mando en frontal y pileta interior
Servicios opcionales	Servicio de gas combustible, con mando en frontal y grifo en interior Servicio vacío, aire comprimido y gases técnicos, con mando en frontal y grifo en interior. Tomas eléctricas adicionales

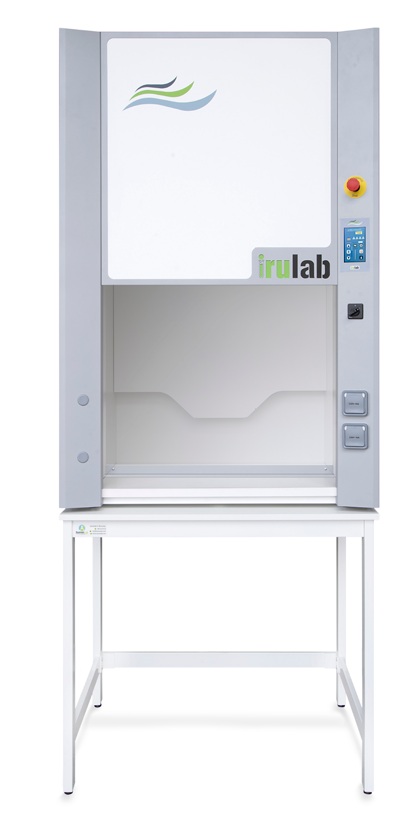

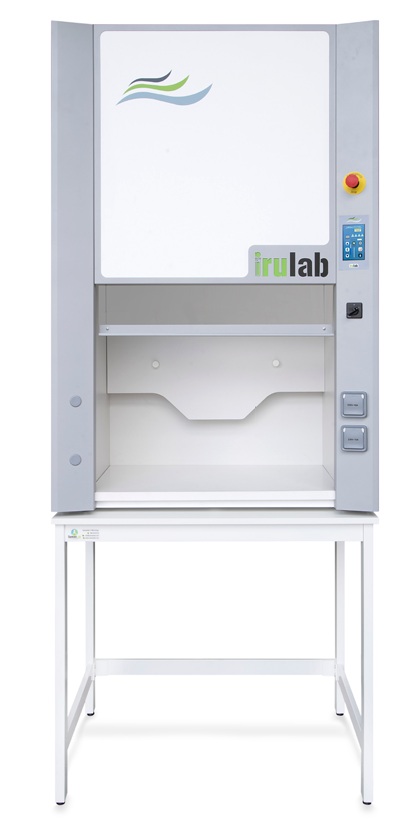

ES Flow: Uso general de sobremesa

No son adecuadas para trabajar con organismos patógenos ni cuando se desea garantizar la esterilidad del producto, para ello referirse al apartado correspondiente de cabinas de flujo laminar.

Por su construcción requieren de la existencia en el laboratorio de una mesa soporte (dicha mesa está disponible como accesorio si se carece de ella), y tiene la ventaja de que se envía completamente montada dispuesta para ser conectada a la extracción de gases y ser completamente funcional sin necesidad de costes de instalación añadida por desplazamiento de montadores. En todo caso disponemos de una amplia red de instaladores para atender cualquier requerimiento de instalación de nuestros clientes.

Por sus dimensiones y características constructivas tienen un encaje ideal en el ámbito educativo, o en usuarios con espacio limitado o necesidades no intensivas de extracción, y es fácilmente escalable a requerimientos más exigentes por su amplia disponibilidad de opciones como revestimientos interiores, encimeras o ventanas guillotinas de materiales más resistentes.

Todos los modelos de la presente gama están fabricadas conforme a la norma UNE EN 14175.

Modelo	ES FLOW 1200	ES FLOW 1500	ES FLOW 1800	ES FLOW 2100
Dimensiones exteriores (anchoxfondoxalto)	1.200 x 790 x 1.500 mm	1.500 x 790 x 1.500 mm	1.800 x 790 x 1.500 mm	2,100 x 790 x 1.500 mm
Dimensiones Interiores	1.000 x 600 x 900 mm	1.300 x 600 x 900 mm	1.600 x 600 x 900 mm	1.900 x 600 x 900 mm
Tomas eléctricas	2	2	2	2
Servicios opcionales	Servicio de agua, con mando en frontal lateral y pileta en interior Servicio de gas combustible, con mando en frontal lateral y grifo en interior Servicio vacío, aire comprimido y gases técnicos, con mando en frontal lateral y grifo en interior. Tomas eléctricas adicionales

Vitrinas extractoras EB Flow: de encimera baja

Esta serie de vitrinas de gases están dimensionadas con una encimera a un altura inferior a la estándar de 900mm, para facilitar la ubicación de equipamiento o montajes de gran altura que no tienen cabina o ergonómicamente no son adecuados en las vitrinas de extracción de gases de altura estándar. En función de las necesidades del usuario proponemos una altura de trabajo adecuada para cada demanda. Para usuarios con requerimientos de uso general para extracción de vapores, aerosoles y polvo potencialmente nocivos de la zona de trabajo evitando que puedan llegar al sistema respiratorio del usuario, así como de posibles concentraciones explosivas.

No son adecuadas para trabajar con organismos patógenos ni cuando se desea garantizar la esterilidad del producto, para ello referirse al apartado correspondiente de cabinas de flujo laminar.

Todos los modelos de la presente gama están fabricados conforme a la norma UNE EN 14175.
Las especificaciones y características constructivas son similares a las señaladas en el apartado anterior.

Modelo	EB FLOW 1200	EB FLOW 1500	EB FLOW 1800	EB FLOW 2100
Dimensiones exteriores (anchoxfondoxalto)	1.200 x 900 x 2.520 mm	1.500 x 900 x 2.520 mm	1.800 x 900 x 2.520 mm	2,100 x 900 x 2.520 mm
Dimensiones Interiores	1.140 x 750 x (*)	1.440 x 750 (*)	1740 x 750 (*)	2.040 x 750 (*)
Altura de trabajo (*)	En función de la necesidad
Tomas eléctricas	2	3	4	5
Servicios incluidos	Servicio de agua, con mando en frontal y pileta en interior
Servicios opcionales	Servicio de gas combustible, con mando en frontal y grifo en interior Servicio vacío, aire comprimido y gases técnicos, con mando frontal y grifo interior. Tomas eléctricas adicionales

EW Flow: Sin encimera (Walk-in)

Esta serie de vitrinas de extración de gases están construidas sin encimera, para el trabajo con seguridad y mayor comodidad con grandes montajes o aparataje de gran altura. También nos permite la ubicación en el interior de mesas soporte con ruedas en el interior, aportando versatilidad al uso de la vitrina.

Para usuarios con requerimientos de uso general para extracción de vapores, aerosoles y polvo potencialmente nocivos de la zona de trabajo evitando que puedan llegar al sistema respiratorio del usuario, así como de posibles concentraciones explosivas. También ofrecen protección frente a eventuales proyecciones de objetos o salpicaduras desde la zona de trabajo. Adicionalmente es posible la protección del entorno en caso de instalación de sistemas de filtración.

No son adecuadas para trabajar con organismos patógenos ni cuando se desea garantizar la esterilidad del producto, para ello referirse al apartado correspondiente de cabinas de flujo laminar.

Todos los modelos de la presente gama están fabricados conforme a la norma UNE EN 14175.

Las especificaciones y características constructivas son similares a las señaladas en el apartado de vitrinas extractoras de gases para laboratorio EC FLOW.

Modelo	EW FLOW 1200	EW FLOW 1500	EW FLOW 1800	EW FLOW 2100
Dimensiones ext. (anchoxfondoxalto) mm	1.200 x 900 x 2.520	1.500 x 900 x 2.520	1.800 x 900 x 2.520	2.100 x 900 x 2.520
Tomas eléctricas	2	3	4	5
Servicios incluidos	Servicio de agua, con mando frontal y pileta lateral
Servicios opcionales: Servicio de gas combustible, con mando en frontal y grifo en interior Servicio vacío, aire comprimido y gases técnicos, con mando en frontal y grifo en interior. Tomas eléctricas adicionales

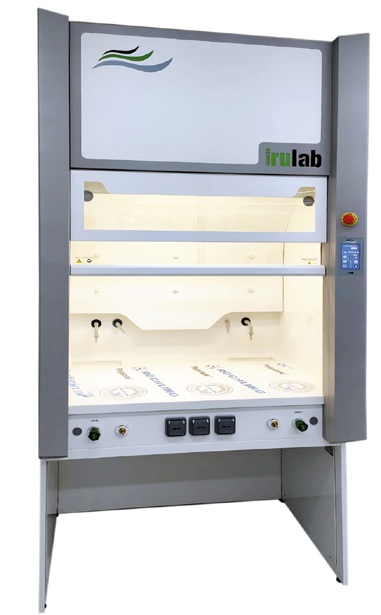

EFL Flow: Para ácido fluorhídrico

Para usuarios que desarrollen trabajos con ácido fluorhídrico. También ofrecen protección frente a eventuales proyecciones de objetos o salpicaduras desde la zona de trabajo. Adicionalmente es posible la protección del entorno en caso de instalación de sistemas de filtración. No son adecuadas para trabajar con organismos patógenos ni cuando se desea garantizar la esterilidad del producto, para ello referirse al apartado correspondiente de cabinas de flujo laminar.

Todos los modelos de la presente gama están fabricados conforme a la norma UNE EN 14175.

Las especificaciones y características constructivas son similares a las señaladas en el apartado de vitrinas EC FLOW, excepto por:

Ventana guillotina fabricada en metacrilato de alta visibilidad
Cabina interior y encimera fabricada en polipropileno

Modelo EFL FLOW 1500
Dimensiones exteriores (anchoxfondoxalto) 1.500 x 900 x 2.520 mm
Tomas eléctricas 3
Servicio incluido de agua, con mando en frontal y pileta en interior

Servicios opcionales:

Servicio de gas combustible, con mando en frontal y grifo en interior
Servicio vacío, aire comprimido y gases técnicos, con mando en frontaly grifo en interior.
Tomas eléctricas adicionales

Acid Flow: Para ácidos concentrados en caliente

Vitrinas de extracción de gases especialmente ideadas para trabajos con ácidos concentrados en condiciones de altas temperaturas.

La extracción de vapores, aerosoles y polvo potencialmente nocivos de la zona de trabajo evita que puedan llegar al sistema respiratorio del usuario, así como de posibles concentraciones explosivas. También ofrecen protección frente a eventuales proyecciones de objetos o salpicaduras desde la zona de trabajo. Adicionalmente es posible la protección del entorno en caso de instalación de sistemas de filtración.

No son adecuadas para trabajar con organismos patógenos ni cuando se desea garantizar la esterilidad del producto, para ello referirse al apartado correspondiente de cabinas de flujo laminar.
Todos los modelos de la presente gama están fabricadas conforme a la norma UNE EN 14175.
Las especificaciones y características constructivas son similares a las señaladas en el apartado de vitrinas extractoras EC FLOW, excepto por:
Cabina interior construida en laminado compacto de alta presión con revestimiento de poliuretano acrílico ignífugo de 6 mm. Formado por capas de fibras de celulosa impregnadas de resinas termoendurecedoras, sometidas a un proceso de alta presión con revestimiento de poliuretano acrílico.

Los ensayos de resistencia química se realizaron en un laboratorio certificado por SEFA según el Método de Ensayo: SEFA 3-2010 Sec 2.1. (EXPOSICIÓN 24 h)

Modelo	ACID FLOW 1200	ACID FLOW 1500	ACID FLOW 1800
Dimensiones ext. (anchoxfondoxalto)	1.200x900x2.520 mm	1.500x900x2.520 mm	1.800x900x2.520 mm
Dimensiones Int.	1.140x750x1.000	1.440x750x1.000	1740 x 750 x 1.000
Tomas eléctricas	2	3	4
Servicios incluidos	Servicio de agua, con mando frontal encimera y pileta
Servicios opcionales: Servicio de gas combustible, con mando en frontal y grifo en interior Servicio vacío, aire comprimido y gases técnicos, con mando en frontal y grifo en interior. Tomas eléctricas adicionales

Accesorios para vitrinas extractoras de gases

Motor de extracción e iluminación ATEX para trabajos con sustancias inflamables
Como alternativa al motor y luz estándar suministrado con cada vitrina disponemos de ambos elementos en su versión conforme a directiva ATEX, en caso de trabajos con sustancias inflamables con riesgo de explosión

Armarios de seguridad inferiores certificados para sustancias inflamables y/o ácidos-bases.
Armarios de seguridad para productos inflamables, resistentes al fuego
Armarios de seguridad para el almacenamiento de sustancias peligrosas inflamables en cualquier lugar de trabajo conforme a las normas EN 14470-1 y APQ-10 (España).

Amplia variedad de modelos: los innumerables tipos de modelos, con diferentes anchuras, profundidades y alturas, así como con puertas batientes y/o cajones, permiten adaptarse a las necesidades de los usuarios y a las condiciones estructurales.

Consulte por su necesidad específica

Armarios de seguridad para ácido-bases
Armarios con aprobación GS para ácidos y bases para el almacenamiento sin restricciones de sustancias peligrosas y no inflamables en lugares de trabajo de acuerdo con las normativas APQ-10 (España) y DGUV-I 213-850, Ordenanza sobre sustancias peligrosas.
Amplia variedad de modelos: una selección de armarios altos con dos anchuras y armarios bajos con tres anchuras permiten adaptarse a los requisitos de los usuarios y las condiciones estructurales.

Los armarios de seguridad para almacenamiento de ácidos y bases disponen de la opción de un compartimento integrado para el almacenamiento de ácido fluorhídrico.

Armarios de seguridad combinados
Armarios de seguridad con certificado GS para el almacenamiento ilimitado de materiales inflamables y agresivos en zonas de trabajo en cumplimiento con la normativa EN 14470-1 y APQ-10 (España) con resistencia al fuego de 90 (Tipo 90)
Almacenamiento separado y seguro: Hasta tres compartimentos de almacenamiento separados herméticamente para el almacenamiento separado y seguro de ácidos, bases y materiales peligrosos inflamables en un sólo armario.
La amplia variedad de modelos permite adaptarse a los requisitos de los usuarios y las condiciones estructurales.

Armarios inferiores para almacenaje general
Fabricados específicamente para la parte inferior de las vitrinas y campanas de extracción de gases de la serie completa (serie EC), realizados en melanina de 19 mm de espesor, canteados en PVC de 1,2 mm, con tiradores de aleación zamak de cuidado diseño, robustos y resistentes a productos químicos.
Proponemos armarios de puertas batientes con baldas interiores regulables en altura, fácilmente extraíbles para eventuales actuaciones sobre las vitrinas extractoras:
Consulte por las configuraciones que se adapten mejor a sus necesidades.

Control automático de la velocidad de aspiración
Característica auxiliar del sistema de control de las vitrinas de extracción de gases, que proporciona un control automático de la velocidad de aspiración de la vitrina independientemente de la posición de la misma, liberando al operador del ajuste manual y garantizando en todo momento los niveles de contención de seguridad.

Ventana frontal de accionamiento motorizado y control automático de la velocidad de aspiración
Para esta función la vitrina de extracción incorpora un motor para el movimiento de la ventana guillotina, accionado desde la pantalla principal de control. Por defecto esta función viene por defecto con control automático de la velocidad de aspiración mencionado en el punto anterior.

Cierre automático de la ventana frontal por detector de presencia.
A la opción mencionada en el capítulo anterior se puede añadir un elemento de seguridad añadida como es el cierre automático de la ventana guillotina. Aporta además de un ahorro energético por el cierre de la ventana, total seguridad para el operador por el detector de presencia que evita un cierre accidenatal

Sistema de recogida de residuos líquidos inflamables y ácidos-base
(ver Sistemas de Gestión de Residuos)

Pasamuros
Indíquenos su necesidad para la conducción de tuberías, cables, sondas o cualquier
otro elemento y trataremos de facilitarle la opción más adecuada en función del
modelo de vitrina, uso previsto en la misma y características del elemento a pasar.

Sistemas de filtración
Disponemos de sistemas de baterías de filtración para cualquiera que sea su necesidad de filtración.
Indíquenos el tipo de gases que se generan en su aplicación, así como la intensidad y condiciones de uso y nos encargaremos de ofrecerle el sistema de filtración más adecuado según la información facilitada, el modelo de vitrina y las condiciones de la extracción.

Sistema de filtración de 4 planchas

Sistema de filtración de 6 planchas

Lavadores y neutralizadores de gases
Los lavadores de gases están fabricados de forma compacta y diseñados para el uso exclusivo dentro de un laboratorio. Su función principal es la depuración de todo tipo de aire y vapores contaminados procedentes de digestiones ácidas y alcalinas realizadas dentro de una o varias vitrinas de extracción de gases.
Disponemos de modelos para su ubicación encima de la vitrina, debajo de la misma o en un lateral, lo que permite la conexión de hasta 2 vitrinas de gases

Otros elementos de extracción

Brazos de extracción articulados
Los brazos están fabricados con secciones de aluminio ligero anodizado, con tres juntas de fricción ajustables, que ofrecen resistencia y durabilidad combinadas con una fácil manipulación, pueden utilizarse en muchos tipos de ambiente y son especialmente adecuados para aplicaciones donde se requieran brazos pequeños, flexibles y fáciles de usar. Con perfiles de aluminio anodizado con un recubrimiento de deposición electroforética blanca, el brazo es ideal para la extracción de humos en ambientes agresivos donde la resistencia a la corrosión debe estar asegurada.

La eficiencia óptima y el bajo nivel de ruido proporciona un entorno de trabajo seguro y silencioso.

Techos, paredes, suelos o los soportes fijos a la mesa de trabajo, el perfil de extensión brinda la máxima flexibilidad de instalación.

Las dos articulaciones exteriores de los brazos pueden girar 360 °, dando gran movilidad

El diseño delgado, liso y estético permite que los brazos se adapten bien en cualquier entorno sin comprometer su durabilidad y fiabilidad.

Productos altamente integrados que ahorran tiempo y costes a los clientes, además de proporcionar la confiabilidad y la funcionalidad para ofrecer un mejor rendimiento.

Disponemos de una amplia gama de brazos en función del uso previsto y acondicionamiento del laboratorio.

Kits de extracción para mesas de laboratorio
Los kits de extracción incluyen brazo(s) con campana o boquerel, aspirador con control de velocidad y filtro estándar (partículas, HEPA o gas), manguera y soporte de fijación a mesa.

La velocidad del ventilador es variable y controlable. Completo con mangueras de extracción y campanas.

La campana está fabricada en plástico transparente lo que facilita la visibilidad.

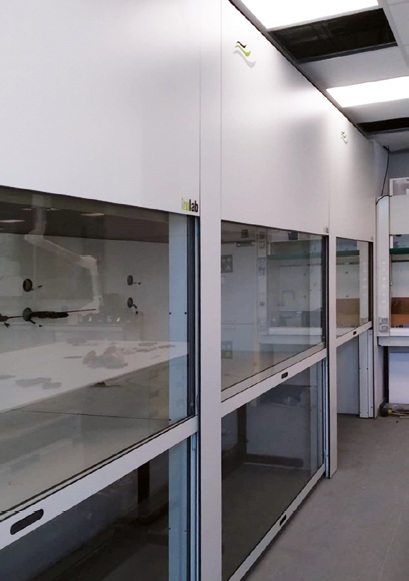

Capotajes – Cerramientos ventilados
Estos elementos de seguridad se diseñan a medida de las necesidades del cliente, permitiendo el confinamiento de espacios del laboratorio.
Algunas de las características incluyen:

Construido en laterales de laminado compacto de alta presión de 12 mm
Ventana guillotina frontal en vidrio laminado de seguridad de 6 mm de espesor alojadas en guías de nylon para su desplazamiento vertical
Interruptor de marcha/paro
Variador de velocidad
Motor de extracción integrado en la parte superior de la vitrina (opcionalmente ubicable en exterior). Ventilador centrífugo anticorrosivo en polipropileno, rodamientos a bolas, protección IP55, temperaturas máximas aire circulante -20oC/ +50oC
Luminaria LED

Campanas extractoras de acero inoxidable
Elemento de extracción de gases o vapores no tóxicos fabricada a medida del proyecto en acero inoxidable calidad AISI 316. Anclaje en pared.
Salida en la parte superior para evacuación de gases

Opcionalmente motor de extracción dimensionado al uso e instalaciones previstas, centrífugo anticorrosivo en polipropileno, rodamientos a bolas, protección IP55, temperaturas máximas aire circulante -20oC/ +50oC.
Incluye instalación de marcha/paro de la campana.
